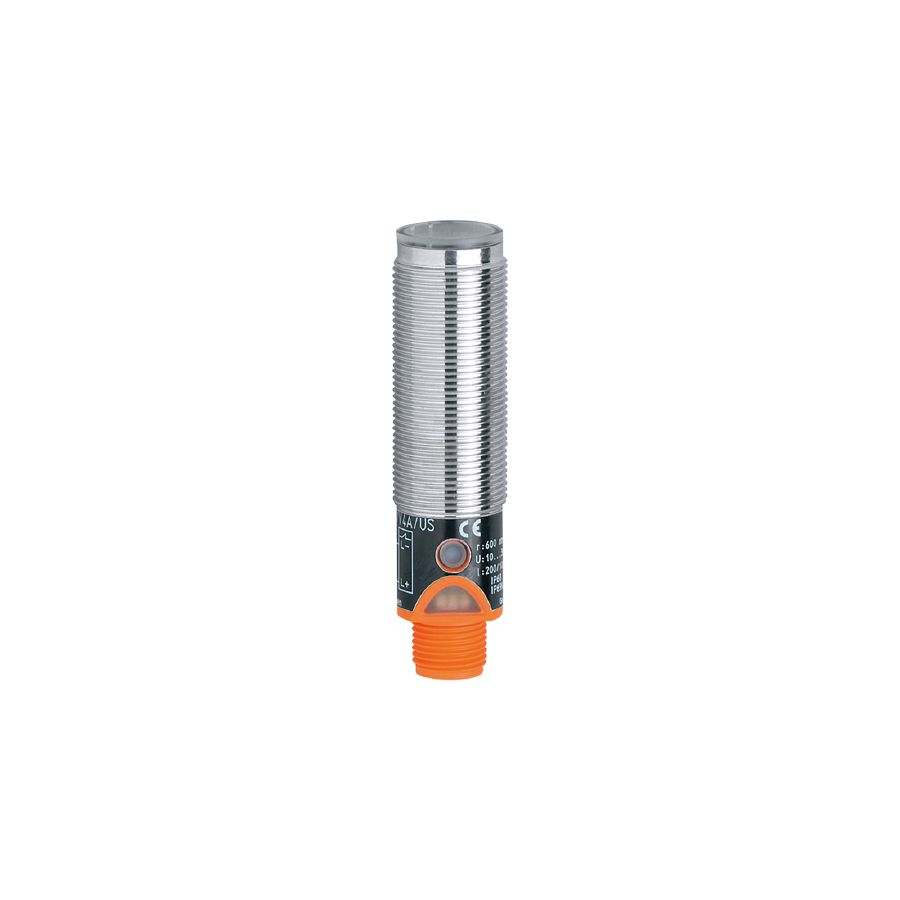

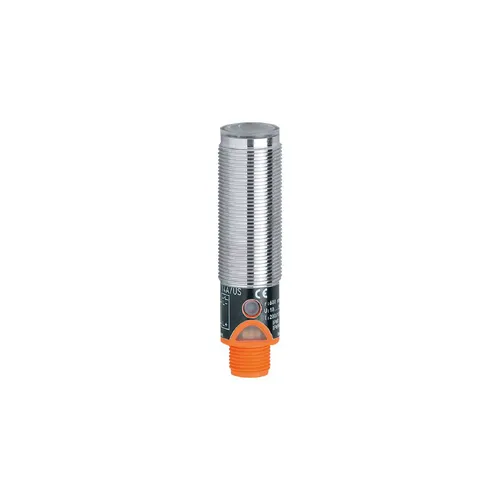

Thông số kỹ thuật IFM OG5119 :
Product characteristics | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Type of light | red light | ||||||||||||
Housing | threaded type | ||||||||||||
Application | |||||||||||||
Special feature | Gold-plated contacts; Background suppression | ||||||||||||
Function principle | Diffuse reflection sensor | ||||||||||||
Electrical data | |||||||||||||
Operating voltage [V] | 10...36 DC | ||||||||||||
Current consumption [mA] | < 40 | ||||||||||||
Protection class | II | ||||||||||||
Reverse polarity protection | yes | ||||||||||||
Type of light | red light | ||||||||||||
Wave length [nm] | 660 | ||||||||||||
Outputs | |||||||||||||
Electrical design | PNP | ||||||||||||
Output function | light-on/dark-on mode; (programmable) | ||||||||||||
Max. voltage drop switching output DC [V] | 2.5 | ||||||||||||
Permanent current rating of switching output DC [mA] | 150; (200 (...60 °C)) | ||||||||||||
Switching frequency DC [Hz] | 250 | ||||||||||||
Short-circuit protection | yes | ||||||||||||
Type of short-circuit protection | pulsed | ||||||||||||
Overload protection | yes | ||||||||||||
Detection zone | |||||||||||||
Range [mm] | 30...130; (white paper 200 x 200 mm 90% remission) | ||||||||||||
Range adjustable | yes | ||||||||||||
Max. light spot diameter [mm] | 12 | ||||||||||||
Light spot dimensions refer to | at maximum range | ||||||||||||
Background suppression available | yes | ||||||||||||
Operating conditions | |||||||||||||
Ambient temperature [°C] | -20...80 | ||||||||||||
Protection | IP 68; IP 69K | ||||||||||||
Tests / approvals | |||||||||||||
EMC |
|
||||||||||||
MTTF [years] | 521 | ||||||||||||
Mechanical data | |||||||||||||
Weight [g] | 65.3 | ||||||||||||
Housing | threaded type | ||||||||||||
Dimensions [mm] | M18 x 1 / L = 70.5 | ||||||||||||
Thread designation | M18 x 1 | ||||||||||||
Materials | stainless steel (1.4404 / 316L); PBT | ||||||||||||
Lens material |
|
||||||||||||
Displays / operating elements | |||||||||||||
Display |
|
||||||||||||
Accessories | |||||||||||||
Items supplied |
|
||||||||||||
Remarks | |||||||||||||
Remarks |
|
||||||||||||
Pack quantity | 1 pcs. | ||||||||||||
Electrical connection | |||||||||||||
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated | ||||||||||||
Diagrams and graphs | |||||||||||||
accuracy graph |
|
