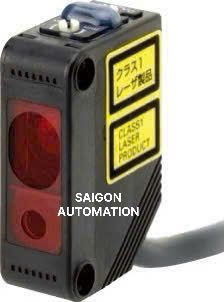

Thông số kỹ thuật cảm biến laser omron E3Z-LL61 2M :
| Hình dạng | Kiểu vuông |
|---|---|
| Phương pháp cảm biến | Thiết lập khoảng cách |
| Khoảng cách cảm biến | Giấy trắng 100 x 100 mm: 20 đến 300 mm Giấy đen 100 x 100 mm: 20 đến 160 mm |
| Phạm vi thiết lập | Giấy trắng 100 x 100 mm: 40 đến 300 mm Giấy đen 100 x 100 mm: 40 đến 160 mm |
| Kích thước điểm | Đường kính tối đa 0,5 mm (khoảng cách cảm biến: 300 mm) |
| Đối tượng cảm biến tối thiểu | Đường kính tối thiểu 0,2 mm (Thép không gỉ) ở 300 mm) |
| Khoảng cách khác biệt | Khoảng cách cài đặt tối đa 5% |
| Đặc tính phản xạ (lỗi đen-trắng) | Tối đa 5% ở khoảng cách cài đặt 160 mm |
| Nguồn sáng | Đỏ LD (655 nm) |
| Phân loại laser | IEC: Lớp 1 FDA: Lớp 1 JIS: Lớp 1 |
| Điện áp cung cấp điện | 12 đến 24 VDC±10% gợn sóng (pp) tối đa 10%. |
| Tiêu thụ hiện tại | Tối đa 30 mA. |
| Kiểm soát đầu ra | NPN cực thu hở 26,4 VDC tối đa. 100 mA tối đa. Điện áp dư: tối đa 1 V (Dòng điện tải nhỏ hơn 10 mA) Điện áp dư: tối đa 2 V (Dòng điện tải 10 đến 100 mA) |
| Chế độ hoạt động | Có thể lựa chọn Light-ON/Dark-ON |
| Mạch bảo vệ | Bảo vệ ngắt mạch đầu ra, Bảo vệ phân cực ngược đầu ra, Bảo vệ phân cực ngược nguồn điện |
| Thời gian phản hồi | Vận hành hoặc thiết lập lại: tối đa 1 ms. |
| Cài đặt độ nhạy | Điều chỉnh vô tận 5 vòng |
| Độ rọi xung quanh | Đèn sợi đốt: tối đa 3.000 lx. Ánh sáng mặt trời: tối đa 10.000 lx. |
| Phạm vi nhiệt độ môi trường (Hoạt động) | -10 đến 55 ℃ (không đóng băng hoặc ngưng tụ) |
| Phạm vi nhiệt độ môi trường (Lưu trữ) | -25 đến 70 ℃ (không đóng băng hoặc ngưng tụ) |
| Phạm vi độ ẩm môi trường xung quanh (Hoạt động) | 35 đến 85% (không đóng băng hoặc ngưng tụ) |
| Phạm vi độ ẩm môi trường xung quanh (Strage) | 35 đến 95% (không đóng băng hoặc ngưng tụ) |
| Điện trở cách điện | Tối thiểu 20 MΩ (sóng kế 500 VDC) |
| Độ bền điện môi | 1000 VAC 50/60 Hz 1 phút |
| Khả năng chống rung | Phá hủy: 10 đến 55 Hz, biên độ kép 1,5 mm theo mỗi hướng X, Y và Z trong 2 giờ |
| Chống sốc | Phá hủy: 500 m/s 2 3 lần mỗi lần theo các hướng X, Y và Z |
| Mức độ bảo vệ | Tiêu chuẩn IEC: IP67 |
| Phương pháp kết nối | Các mẫu có dây sẵn (Chiều dài cáp 2 m) |
| Chỉ số | Đèn báo hoạt động (màu cam), Đèn báo ổn định (màu xanh lá cây) |
| Cân nặng | Gói: Khoảng 65 g |
| Phụ kiện | Hướng dẫn sử dụng |
| Vật liệu | Vỏ: Polybutylene terephthalate (PBT) Ống kính: Polyarylate biến tính |
