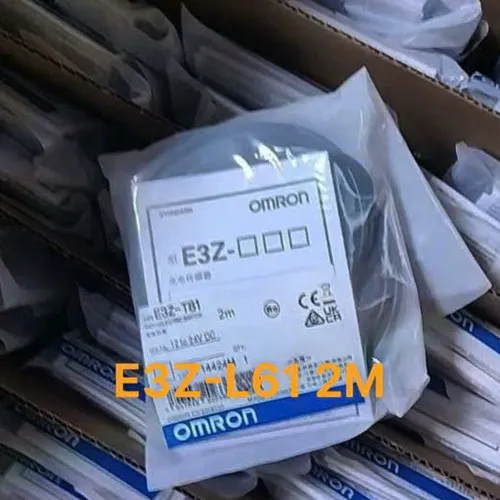

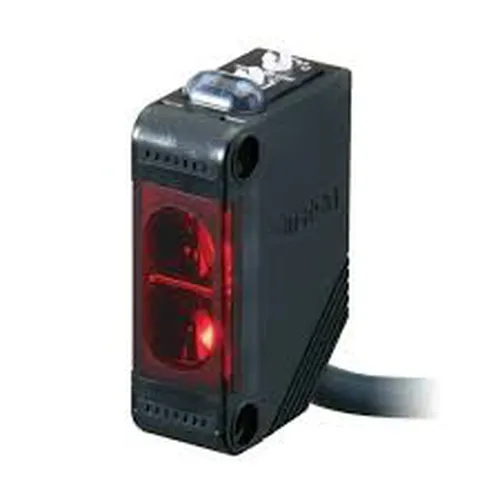

Thông số kỹ thuật cảm biến quang E3Z-L61 2M:
| Hình dạng | Kiểu vuông |
|---|---|
| Phương pháp cảm biến | Phản xạ khuếch tán |
| Khoảng cách cảm biến | Giấy trắng 100 x 100 mm: 60 đến 120 mm |
| Kích thước điểm | Đường kính 2,5 mm (khoảng cách cảm biến: 90 mm) |
| Đối tượng cảm biến tối thiểu | Đường kính tối thiểu 0,1 mm (Dây đồng nguyên chất) |
| Nguồn sáng | Đèn LED đỏ (650 nm) |
| Điện áp cung cấp điện | 12 đến 24 VDC±10% gợn sóng (pp) tối đa 10%. |
| Tiêu thụ hiện tại | Tối đa 30 mA. |
| Kiểm soát đầu ra | NPN cực thu hở 26,4 VDC tối đa. 100 mA tối đa. Điện áp dư: tối đa 1 V (Dòng điện tải nhỏ hơn 10 mA) Điện áp dư: tối đa 2 V (Dòng điện tải 10 đến 100 mA) |
| Chế độ hoạt động | Có thể lựa chọn Light-ON/Dark-ON |
| Mạch bảo vệ | Bảo vệ ngắn mạch đầu ra, Bảo vệ phân cực ngược đầu ra, Bảo vệ phân cực ngược nguồn điện |
| Thời gian phản hồi | Vận hành hoặc thiết lập lại: tối đa 1 ms. |
| Cài đặt độ nhạy | Điều chỉnh một vòng |
| Độ rọi xung quanh | Đèn sợi đốt: tối đa 3.000 lx. Ánh sáng mặt trời: tối đa 10.000 lx. |
| Phạm vi nhiệt độ môi trường (Hoạt động) | -25 đến 55 ℃ (không đóng băng) |
| Phạm vi nhiệt độ môi trường (Lưu trữ) | -40 đến 70 ℃ (không đóng băng hoặc ngưng tụ) |
| Phạm vi độ ẩm môi trường xung quanh (Hoạt động) | 35 đến 85% (không có ngưng tụ) |
| Phạm vi độ ẩm môi trường xung quanh (Strage) | 35 đến 95% (không có ngưng tụ) |
| Điện trở cách điện | Tối thiểu 20 MΩ (sóng kế 500 VDC) |
| Độ bền điện môi | 1000 VAC 50/60 Hz 1 phút |
| Khả năng chống rung | Phá hủy: 10 đến 55 Hz, biên độ kép 1,5 mm theo mỗi hướng X, Y và Z trong 2 giờ |
| Chống sốc | Phá hủy: 500 m/s 2 3 lần mỗi lần theo các hướng X, Y và Z |
| Mức độ bảo vệ | Tiêu chuẩn IEC: IP67 |
| Phương pháp kết nối | Các mẫu có dây sẵn (Chiều dài cáp 2 m) |
| Chỉ số | Đèn báo hoạt động (màu cam), Đèn báo ổn định (màu xanh lá cây) |
| Cân nặng | Gói: Khoảng 65 g |
| Phụ kiện | Hướng dẫn sử dụng |
| Vật liệu | Vỏ: Polybutylene terephthalate (PBT) Ống kính: Polyarylate biến tính |
