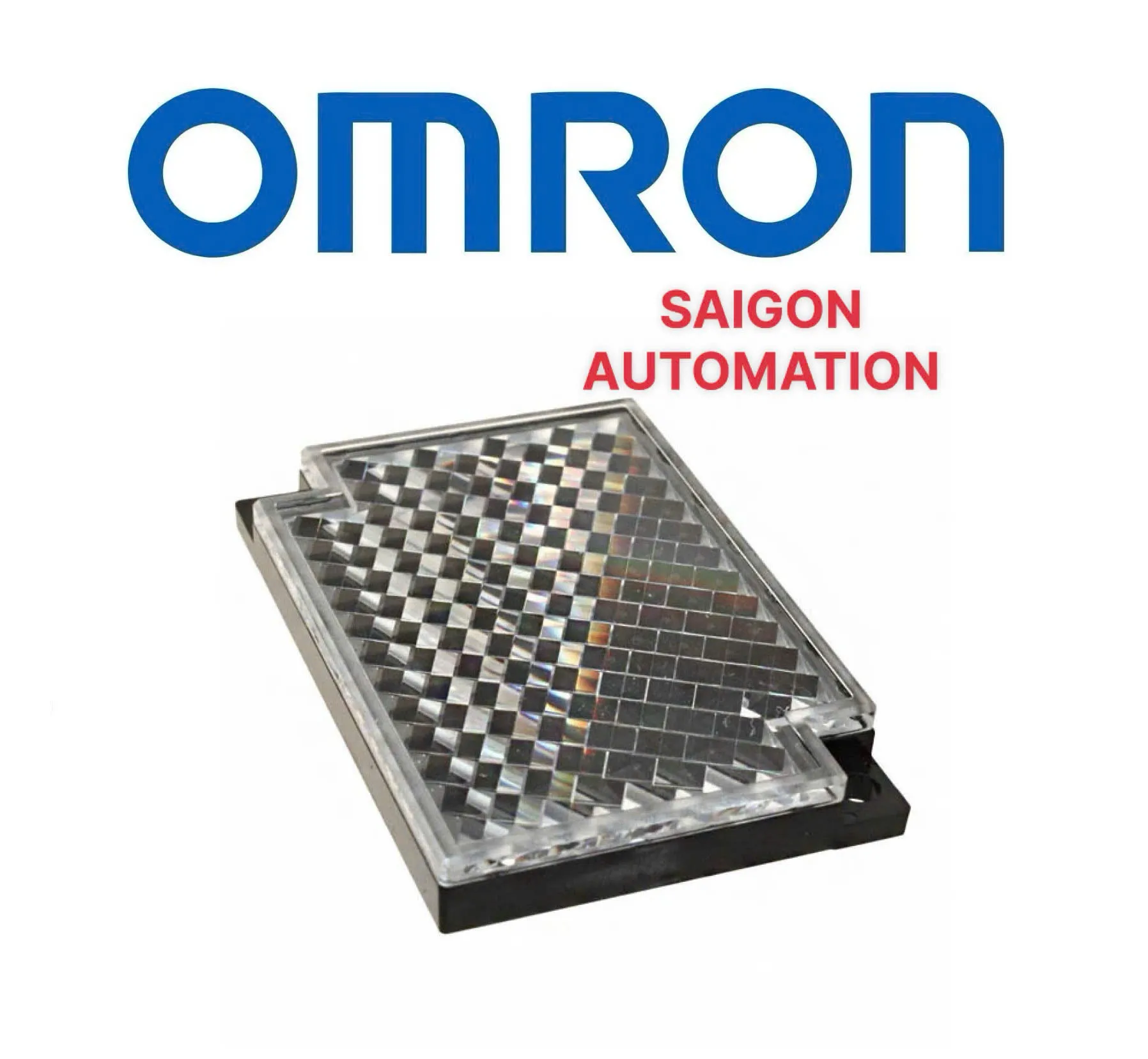

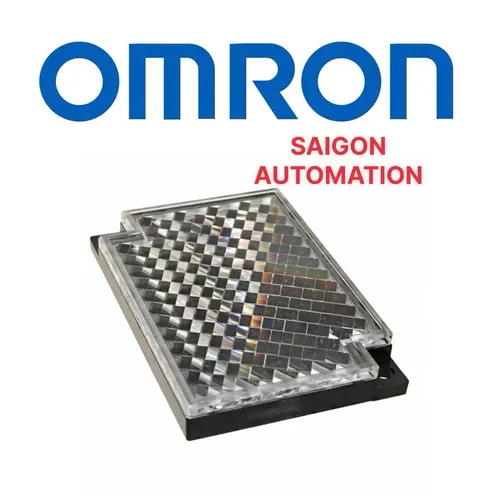

Thông số kỹ thuật của Gương cảm biến OMRON E39-R1:
|
Thiết bị tương thích |
Photoelectric sensors |
|
Dòng sản phẩm tương thích |
E3Z series |
|
Hình dạng |
Rectangle |
|
Vật liệu bề mặt |
Acrylic |
|
Chất liệu vị trí lắp đặt |
ABS |
|
Góc định hướng |
30° |
|
Kiểu lắp đặt |
Screw mounting |
|
Nhiệt độ môi trường |
-25...55°C |
|
Độ ẩm môi trường |
35...85% |
|
Chiều rộng tổng thể |
40.3mm |
|
Chiều cao tổng thể |
59.9mm |
|
Chiều sâu tổng thể |
7.5mm |
|
Cấp bảo vệ |
IP67 |
|
Tiêu chuẩn |
IEC |
Các model khác :
| Name | Reflectors | Non-fogging reflective plate |
Reflectors | Special Reflector for E3ZM-B |
|||||
|---|---|---|---|---|---|---|---|---|---|
| Model | E39- R1 |
E39- R1S |
E39-R1K | E39-R2 | E39- R6 |
E39- R10 |
E39- RP1 |
E39- RSP1 |
E39-RP37 |
| Directional angle | 30° min. *1 | 30°min. *2 | 30° min. | ||||||
| Ambient operating temperature range |
-25 to 55°C | -40 to 60°C |
-25 to 55°C | ||||||
| Ambient storage temperature range |
-40 to 70°C | -40 to 55°C | -40 to 70°C | 0 to 40°C | |||||
| Ambient operating humidity range |
35% to 85% | 35% to 95% |
35% to 85% | ||||||
| Ambient storage humidity range |
35% to 95% | 35% to 85% | |||||||
| Degree of protection |
IEC IP67 | --- | |||||||
| Accessories | --- | Phillips screws M3 × 8, spring washers M3, nuts M3 |
|||||||
| Name | Small reflector | Tape reflector * | |||||
|---|---|---|---|---|---|---|---|
| Model | E39-R9 | E39-R3 | E39-R4 | E39-R37-CA * | E39-RS1 E39-RS1-CA |
E39-RS2 E39-RS2-CA |
E39-RS3 E39-RS3-CA |
| Directional angle | 30° min. | ||||||
| Ambient operating temperature range |
-25 to 55°C | ||||||
| Ambient storage temperature range |
-40 to 70°C | 0 to 40°C | |||||
| Ambient operating humidity range |
35% to 95% |
35% to 85% | |||||
| Ambient storage humidity range |
35% to 95% | 35% to 85% | |||||
| Degree of protection | IEC IP67 | ||||||
| Accessories | --- | Mounting Brackets E39-L104 (with screws) |
--- | Phillips screws M3 × 8, spring washers M3, nuts M3 |
--- | ||
* Models ending in the suffix “-CA” are reflectors only for E3T-SR4[].
| Name | Laser Reflectors | ||||
|---|---|---|---|---|---|
| Standard | Short-distance transpar- ent object detection |
Sheets | |||
| Model | E39-R12 | E39-R13 | E39-R14 | E39-RS4 | E39-RS5 |
| Ambient operating temperature range |
-10 to 55°C (No icing) | ||||
| Ambient storage temperature range |
-25 to 70°C (No icing) | ||||
| Ambient operating humidity range |
35 to 85% (No condensation) | ||||
| Ambient storage humidity range |
35 to 85% (No condensation) | ||||
