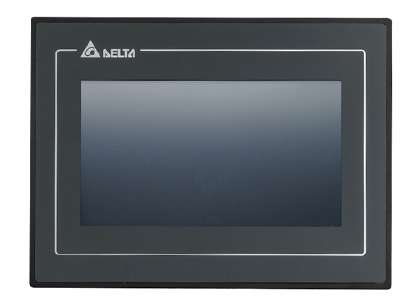

Màn hình HMI DOP-110CS Delta thuộc loại panel 10″ TFT LCD có 65535 màu, màn hình hiển thị lớn hơn, tiện lợi cho người dùng. Ngoài kích thước màn hình lớn thì Màn hình Delta 10 icnh DOP-110CS còn được trang bị cấu hình mạnh mẽ khi sử dụng MCU ARM Cortex – A8 (800MHz). Sau đây là thông tin chi tiết về sản phẩm.
Thông số kỹ thuật màn hình HMI DOP-110CS Delta
| Model | Standard General Type | ||||
| DOP-105CQ | DOP-107CV | DOP-110CS | DOP-110CG | ||
| LCD
Module |
Loại panel | 5.6″ TFT LCD | 7″ TFT LCD | 10″ TFT LCD | 10.4″ TFT LCD |
| Màu | 65,536 | ||||
| Độ phân giải (Pixels) | 320 x 234 | 800 x 480 | 1024 x 600 | 800 x 600 | |
| Kích thước màn hình | 113.28 x 84.70 mm | 154.08 X 85.92 mm | 226 X 128.7 mm | 211.2 x 158.4 mm | |
| Flash ROM (Bytes) | 256 Mbytes | ||||
| RAM (Bytes) | 256 Mbytes | ||||
| Audio Output | Loa | Multi-Tone Frequency (2K ~ 4K Hz) / 80dB | |||
| USB | 1 USB Slave Ver 2.0 / 1 USB Host Ver 2.0 | ||||
| Serial COM Port | COM1 | RS-232 | |||
| COM2 | RS-232 / RS-485 | ||||
| COM3 | RS-422 / RS-485 | ||||
| Thời gian thực | Tích hợp | ||||
| Điện áp | DC +24V (-15% ~ +15%) | ||||
| Công suất | Max. 6.86 W | Max. 8.5 W | Max. 10.4 W | Max. 8W | |
| Nhiệt độ làm việc | 0oC ~ 50oC | ||||
| Kích thước (W) x (H) x (D) mm | 184 x 144 x 50 | 215 x 161 x 61.2 | 272 x 200 x 61 | 229 x 224 x 46.8 | |
| Cân nặng | 670 g | 970 g | 1330g | 1735 g | |
| Model | Standard Ethernet Type (2 COM) | ||
| DOP-107EG | DOP-107EV | ||
| LCD
Module |
Loại panel | 7″ TFT LCD | 7″ TFT LCD |
| Màu | 65,536 | ||
| Độ phân giải (Pixels) | 800 x 600 | 800 x 480 | |
| Kích thước màn hình | 141 X 105.75 mm | 154.08 X 85.92 mm | |
| Flash ROM (Bytes) | 256 Mbytes | ||
| RAM (Bytes) | 256 Mbytes | ||
| Audio Output | Buzzer | Multi-Tone Frequency (2K ~ 4K Hz) / 80dB | |
| AUX | Âm nổi | N/A | |
| Giao tiếp Ethernet | 1 Port , 10/100 Mbps auto-sensing | ||
| USB | 1 USB Slave Ver 2.0; 1 USB Host Ver 2.0 | ||
| SD | SD x 1 | N/A | |
| Serial COM Port | COM1 | RS-232 | |
| COM2 | RS-232 / RS-485 | ||
| COM3 | RS-422 / RS-485 | ||
| Thời gian thực | Tích hợp | ||
| Điện áp | DC +24V (-15% ~ +15%) | ||
| Công suất | Max. 8.4 W | Max. 8.76 W | |
| Nhiệt độ làm việc | 0oC ~ 50oC | ||
| Kích thước (W) x (H) x (D) mm | 184 x 144 x 51.5 | 215 x 161 x 61.2 | |
| Cân nặng | 800 g | 970g | |
| Model | Standard Ethernet Type (3 COM) | ||||
| DOP-107IV | DOP-108IG | DOP-110IS | DOP-110IS | ||
| LCD
Module |
Loại panel | 7″ TFT LCD | 8″ TFT LCD | 10.1″ TFT LCD | 10.4″ TFT LCD |
| Màu | 65,536 | ||||
| Độ phân giải (Pixels) | 800 x 480 | 800 x 600 | 1024 x 600 | 800 x 600 | |
| Kích thước màn hình | 152.4 x 91.44 mm | 162 x 121.5 mm | 226 x 128.7 mm | 211.2 x 158.4 mm | |
| Flash ROM (Bytes) | 256 Mbytes | ||||
| RAM (Bytes) | 256 Mbytes | ||||
| Audio Output | Loa | Multi-Tone Frequency (2K ~ 4K Hz) / 80dB | |||
| AUX | N/A | Stereo output | |||
| Giao tiếp Ethernet | 1 Port, 10/100 Mbps auto-sensing | ||||
| USB | 1 USB Slave Ver 2.0 / 1 USB Host Ver 2.0 | ||||
| SD | SD x 1 | ||||
| Serial COM Port | COM1 | RS-232 | |||
| COM2 | RS-232 (/ RS-485 | ||||
| COM3 | RS-232 / RS-422 / RS-485 | ||||
| Thời gian thực | Tích hợp | ||||
| Điện áp | DC +24V (-15% ~ +15%) | ||||
| Công suất | Max. 12 W | Max. 9.88 W | Max. 9.6 W | Max. 9.6W | |
| Nhiệt độ làm việc | 0oC ~ 50oC | ||||
| Kích thước (W) x (H) x (D) mm | 215 x 161 x 61.2 | 227.1 x 174.1 x 61 | 272.6 x 200.6 x 54 | 299 x 224 x 46.8 | |
| Cân nặng | 970 g | 1226 g | 1130 g | 1600 g | |
