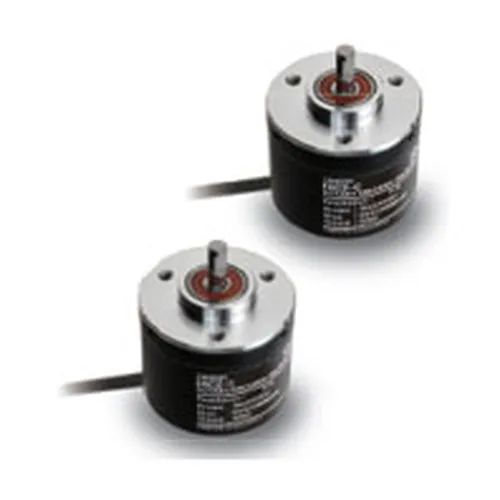

| Model |
E6C2-CWZ6C |
E6C2-CWZ5B |
E6C2-CWZ3E |
E6C2-CWZ1X |
| Điện áp cung cấp điện |
5 VDC -5% đến
24 VDC +15%,
độ gợn sóng (pp): tối đa 5%. |
12 VDC -10% đến
24 VDC +15%,
độ gợn sóng (pp): tối đa 5%. |
5 VDC -5% đến
12 VDC +10%,
độ gợn sóng (pp): tối đa 5%. |
5 VDC ±5%,
độ gợn sóng (pp): tối đa 5%. |
Tiêu thụ hiện tại
*1 |
Tối đa 0,6 W
(tối đa 80 mA) |
Tối đa 0,8 W
(tối đa 100 mA) |
Tối đa 0,6 W
(tối đa 100 mA) |
Tối đa 160 mA. |
Độ phân giải
(xung/vòng quay) |
10, 20, 30, 40, 50, 60,
100, 200, 300, 360,
400, 500, 600, 720,
800, 1.000, 1.024,
1.200, 1.500, 1.800,
2.000 |
100, 200, 360, 500,
600, 1.000, 2.000 |
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400,
500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500,
1.800, 2.000 |
| Các pha đầu ra |
phase A, B và Z |
 |
| Cấu hình đầu ra |
Đầu ra NPN hở cực
thu |
Đầu ra cực thu hở PNP |
Điện áp đầu ra (
đầu ra NPN) |
Đầu ra trình điều khiển dòng *2 |
| Công suất đầu ra |
Điện áp áp dụng:
Tối đa 30 VDC.
Dòng điện chìm:
Tối đa 35 mA.
Điện áp dư:
Tối đa 0,4 V
(ở dòng điện chìm là 35
mA) |
Điện áp áp dụng:
Tối đa 30 VDC.
Dòng điện nguồn:
Tối đa 35 mA.
Điện áp dư:
Tối đa 0,4 V
(tại dòng điện nguồn là
35 mA) |
Điện trở đầu ra: 2
kΩ
Dòng điện đầu ra:
tối đa 20 mA. Điện áp dư: tối đa
0,4 V (tại dòng điện chìm là 20 mA)
|
Tương đương AM26LS31
Điện áp đầu ra:
Mức cao: Io = -20 mA
Mức thấp: Is = 20 mA
Điện áp đầu ra:
Vo = 2,5 V min.
Vs = 0,5 V max. |
Tần số phản hồi tối đa
*3 |
100 kHz |
50 kHz |
100 kHz |
Độ lệch pha
giữa các đầu ra |
90°±45° giữa A và B (1/4 T ± 1/8 T) |
Thời gian tăng và giảm
của sản lượng |
Tối đa 1 μs
(
Điện áp đầu ra điều khiển: 5 V,
Điện trở tải: 1 kΩ,
Chiều dài cáp: 2 m) |
Tối đa 1 μs
(Chiều dài cáp: 2 m, Dòng tải: 10 mA) |
Tối đa 0,1 μs
(Chiều dài cáp: 2 m,
Io = -20 mA, Is = 20
mA) |
| Mô men khởi động |
Tối đa 10 mNm. |
| Mô men quán tính |
1×10 -6 kgm 2 tối đa; 3 × 10 -7 kgm 2 tối đa ở 600 P/R tối đa. |
Tải
trục |
Xuyên tâm |
50 Đ |
| Lực đẩy |
30 Đ |
Tốc độ tối đa cho phép |
6.000 vòng/phút |
| Mạch bảo vệ |
Bảo vệ ngược cực nguồn, Bảo vệ ngắn mạch tải |
--- |
Phạm vi nhiệt độ môi trường |
Hoạt động: -10 đến 70°C (không đóng băng), Bảo quản: -25 đến 85°C (không đóng băng) |
Phạm vi độ ẩm môi trường xung quanh |
Vận hành/Lưu trữ: 35% đến 85% (không ngưng tụ) |
| Điện trở cách điện |
Tối thiểu 100 MΩ (ở 500 VDC) giữa các bộ phận mang dòng điện và vỏ máy |
| Độ bền điện môi |
500 VAC, 50/60 Hz trong 1 phút giữa các bộ phận mang dòng điện và vỏ máy |
| Khả năng chống rung |
Phá hủy: 10 đến 500 Hz, 150 m/s 2 hoặc 2 mm biên độ kép trong 11 phút, 3 lần mỗi lần theo
hướng X, Y và Z |
| Chống sốc |
Phá hủy: 1.000 m/s 2 3 lần mỗi lần theo các hướng X, Y và Z |
| Mức độ bảo vệ |
IEC 60529 IP64, tiêu chuẩn nội bộ: chống dầu |
| Phương pháp kết nối |
Các mẫu có dây sẵn (Chiều dài cáp chuẩn: 2 m) |
| Vật liệu |
Vỏ: Hợp kim kẽm, Bộ phận chính: Nhôm, Trục: SUS420J2 |
Trọng lượng
(trạng thái đóng gói) |
Khoảng 400 g |
| Phụ kiện |
Hướng dẫn sử dụng
Lưu ý: Khớp nối, giá đỡ và cờ lê đầu lục giác được bán riêng. |
