Encoders omron E6A2-C

Nhà sản xuất:

OMRON

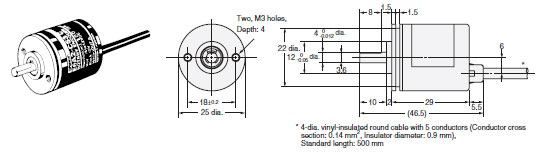

• Đường kính ngoài 25 mm.

• Độ phân giải lên tới 500 ppr.

Hãng sản xuất: Chính hãng Omron
Chất lượng: Mới 100%
Bảo hành: Chính hãng

Tình trạng:

Còn hàng

Liên hệ

Mô tả
Bình luận

Thông số kỹ thuật Encoders omron E6A2-C :

Download bảng thông số kỹ thuật đầy đủ TẠI ĐÂY

Model		E6A2-CWZ3E	E6A2-CWZ3C	E6A2-CWZ5C
Điện áp cung cấp điện		5 VDC -5% đến 12 V +10%, gợn sóng (pp): tối đa 5%.		12 VDC -10% đến 24 VDC +15%, độ gợn sóng (pp): tối đa 5%.
*Tiêu thụ hiện tại 1**		Tối đa 50 mA.	Tối đa 30 mA.
Độ phân giải (xung/vòng quay)		100, 200, 360, 500
Các pha đầu ra		phase A, B và Z
Cấu hình đầu ra		Điện áp đầu ra	Đầu ra NPN hở cực thu
Công suất đầu ra		Điện trở đầu ra: 2 kΩ Dòng điện đầu ra: tối đa 20 mA. Điện áp dư: tối đa 0,4 V. (Dòng điện đầu ra: tối đa 20 mA)	Điện áp áp dụng: Tối đa 30 VDC. Dòng điện chìm: Tối đa 30 mA. Điện áp dư: Tối đa 0,4 V (ở dòng điện chìm là 30 mA)
Tần số phản hồi tối đa *2		30 kHz
Độ lệch pha giữa các đầu ra		Độ lệch pha giữa pha A và B: 90°±45°
Hệ số công suất đầu ra		---
Thời gian tăng và giảm của sản lượng		Tối đa 1,0 μs (Chiều dài cáp: 500 mm, Dòng điện chìm: 10 mA)	Tối đa 1,0 μs (Chiều dài cáp: 500 mm, Điện áp đầu ra điều khiển: 5 V, Điện trở tải: 1 kΩ)
Mô men khởi động		Tối đa 1 mNm.
Mô men quán tính		1 × 10 ^-7 kgm ² tối đa.
Tải trục	Xuyên tâm	10 Đ
Tải trục	Lực đẩy	50 Đ
Tốc độ tối đa cho phép		5.000 vòng/phút
Phạm vi nhiệt độ môi trường		Hoạt động: -10 đến 55°C (không đóng băng), Bảo quản: -25 đến 80°C (không đóng băng)
Phạm vi độ ẩm môi trường xung quanh		Vận hành/lưu trữ: 35% đến 85% (không ngưng tụ)
Điện trở cách điện		Tối thiểu 20 MΩ (ở 500 VDC) giữa các bộ phận mang dòng điện và vỏ máy
Độ bền điện môi		500 VAC, 50/60 Hz trong 1 phút giữa các bộ phận mang dòng điện và vỏ máy
Khả năng chống rung		Phá hủy: 10 đến 55 Hz, biên độ kép 1,5 mm trong 2 giờ theo mỗi hướng X, Y và Z
Chống sốc		Phá hủy: 500 m/s ² 3 lần mỗi lần theo các hướng X, Y và Z
*Mức độ bảo vệ 3**		Tiêu chuẩn IEC 60529 IP50
Phương pháp kết nối		Các mẫu có dây sẵn (Chiều dài cáp tiêu chuẩn: 500 mm)
Vật liệu		Vỏ: Hợp kim nhôm, Bộ phận chính: Nhôm, Trục: SUS420J2, Giá đỡ: Sắt mạ kẽm
Trọng lượng (trạng thái đóng gói)		Xấp xỉ 35 g
Phụ kiện		Khớp nối, Giá đỡ Servo (đi kèm với E6A2-CWZ[]), Cờ lê lục giác, Sách hướng dẫn sử dụng

Người mẫu		E6A2-CW3E	E6A2-CW3C	E6A2-CW5C
Điện áp cung cấp điện		5 VDC -5% đến 12 V +10%, gợn sóng (pp): tối đa 5%.		12 VDC -10% đến 24 VDC +15%, độ gợn sóng (pp): tối đa 5%.
*Tiêu thụ hiện tại 1**		Tối đa 30 mA.	Tối đa 20 mA.
Độ phân giải (xung/vòng quay)		100, 200, 360, 500
Các pha đầu ra		Giai đoạn A và B
Cấu hình đầu ra		Điện áp đầu ra	Đầu ra NPN hở cực thu
Công suất đầu ra		Điện trở đầu ra: 2 kΩ Dòng điện đầu ra: tối đa 20 mA. Điện áp dư: tối đa 0,4 V. (Dòng điện đầu ra: tối đa 20 mA)	Điện áp áp dụng: Tối đa 30 VDC. Dòng điện chìm: Tối đa 30 mA. Điện áp dư: Tối đa 0,4 V (ở dòng điện chìm là 30 mA)
Tần số phản hồi tối đa *2		30 kHz
Độ lệch pha giữa các đầu ra		Độ lệch pha giữa pha A và B: 90°±45°
Hệ số công suất đầu ra		---
Thời gian tăng và giảm của sản lượng		Tối đa 1,0 μs (Chiều dài cáp: 500 mm, Dòng điện chìm: 10 mA)	Tối đa 1,0 μs (Chiều dài cáp: 500 mm, Điện áp đầu ra điều khiển: 5 V, Điện trở tải: 1 kΩ)
Mô men khởi động		Tối đa 1 mNm.
Mô men quán tính		1 × 10 ^-7 kgm ² tối đa.
Tải trục	Xuyên tâm	10 Đ
Tải trục	Lực đẩy	50 Đ
Tốc độ tối đa cho phép		5.000 vòng/phút
Phạm vi nhiệt độ môi trường		Hoạt động: -10 đến 55°C (không đóng băng), Bảo quản: -25 đến 80°C (không đóng băng)
Phạm vi độ ẩm môi trường xung quanh		Vận hành/lưu trữ: 35% đến 85% (không ngưng tụ)
Điện trở cách điện		Tối thiểu 20 MΩ (ở 500 VDC) giữa các bộ phận mang dòng điện và vỏ máy
Độ bền điện môi		500 VAC, 50/60 Hz trong 1 phút giữa các bộ phận mang dòng điện và vỏ máy
Khả năng chống rung		Phá hủy: 10 đến 55 Hz, biên độ kép 1,5 mm trong 2 giờ theo mỗi hướng X, Y và Z
Chống sốc		Phá hủy: 500 m/s ² 3 lần mỗi lần theo các hướng X, Y và Z
*Mức độ bảo vệ 3**		Tiêu chuẩn IEC 60529 IP50
Phương pháp kết nối		Các mẫu có dây sẵn (Chiều dài cáp tiêu chuẩn: 500 mm)
Vật liệu		Vỏ: Hợp kim nhôm, Bộ phận chính: Nhôm, Trục: SUS420J2, Giá đỡ: Sắt mạ kẽm
Trọng lượng (trạng thái đóng gói)		Xấp xỉ 35 g
Phụ kiện		Khớp nối, Giá đỡ Servo (đi kèm với E6A2-CWZ[]), Cờ lê lục giác, Sách hướng dẫn sử dụng

Người mẫu		E6A2-CS3E	E6A2-CS3C	E6A2-CS5C
Điện áp cung cấp điện		5 VDC -5% đến 12 V +10%, gợn sóng (pp): tối đa 5%.		12 VDC -10% đến 24 VDC +15%, độ gợn sóng (pp): tối đa 5%.
*Tiêu thụ hiện tại 1**		Tối đa 30 mA.	Tối đa 20 mA.
Độ phân giải (xung/vòng quay)		10, 20, 60, 100, 200, 300, 360, 500
Các pha đầu ra		Giai đoạn A
Cấu hình đầu ra		Điện áp đầu ra	Đầu ra NPN hở cực thu
Công suất đầu ra		Điện trở đầu ra: 2 kΩ Dòng điện đầu ra: tối đa 20 mA. Điện áp dư: tối đa 0,4 V. (Dòng điện đầu ra: tối đa 20 mA)	Điện áp áp dụng: Tối đa 30 VDC. Dòng điện chìm: Tối đa 30 mA. Điện áp dư: Tối đa 0,4 V (ở dòng điện chìm là 30 mA)
Tần số phản hồi tối đa *2		30 kHz
Độ lệch pha giữa các đầu ra		---
Hệ số công suất đầu ra		50±25%
Thời gian tăng và giảm của sản lượng		Tối đa 1,0 μs (Chiều dài cáp: 500 mm, Dòng điện chìm: 10 mA)	Tối đa 1,0 μs (Chiều dài cáp: 500 mm, Điện áp đầu ra điều khiển: 5 V, Điện trở tải: 1 kΩ)
Mô men khởi động		Tối đa 1 mNm.
Mô men quán tính		1 × 10 ^-7 kgm ² tối đa.
Tải trục	Xuyên tâm	10 Đ
Tải trục	Lực đẩy	50 Đ
Tốc độ tối đa cho phép		5.000 vòng/phút
Phạm vi nhiệt độ môi trường		Hoạt động: -10 đến 55°C (không đóng băng), Bảo quản: -25 đến 80°C (không đóng băng)
Phạm vi độ ẩm môi trường xung quanh		Vận hành/lưu trữ: 35% đến 85% (không ngưng tụ)
Điện trở cách điện		Tối thiểu 20 MΩ (ở 500 VDC) giữa các bộ phận mang dòng điện và vỏ máy
Độ bền điện môi		500 VAC, 50/60 Hz trong 1 phút giữa các bộ phận mang dòng điện và vỏ máy
Khả năng chống rung		Phá hủy: 10 đến 55 Hz, biên độ kép 1,5 mm trong 2 giờ theo mỗi hướng X, Y và Z
Chống sốc		Phá hủy: 500 m/s ² 3 lần mỗi lần theo các hướng X, Y và Z
*Mức độ bảo vệ 3**		Tiêu chuẩn IEC 60529 IP50
Phương pháp kết nối		Các mẫu có dây sẵn (Chiều dài cáp tiêu chuẩn: 500 mm)
Vật liệu		Vỏ: Hợp kim nhôm, Bộ phận chính: Nhôm, Trục: SUS420J2, Giá đỡ: Sắt mạ kẽm
Trọng lượng (trạng thái đóng gói)		Xấp xỉ 35 g
Phụ kiện		Khớp nối, Giá đỡ Servo (đi kèm với E6A2-CWZ[]), Cờ lê lục giác, Sách hướng dẫn sử dụng
