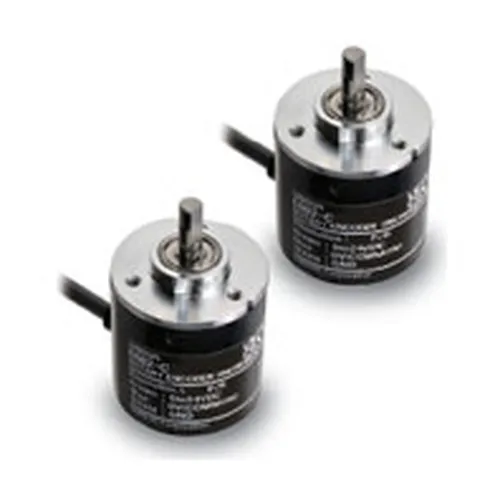

Thông số kỹ thuật Encoders omron E6B2-C :
Download bảng thông số kỹ thuật đầy đủ TẠI ĐÂY
| Model | E6B2-CWZ6C | E6B2-CWZ5B | E6B2-CWZ3E | E6B2-CWZ1X | |
|---|---|---|---|---|---|
| Điện áp cung cấp điện | 5 VDC -5% đến 24 VDC +15%, độ gợn sóng (pp): tối đa 5%. |
12 VDC -10% đến 24 VDC +15%, độ gợn sóng (pp): tối đa 5%. |
5 VDC -5% đến 12 VDC +10%, độ gợn sóng (pp): tối đa 5%. |
5 VDC ±5%, độ gợn sóng (pp): tối đa 5%. |
|
| Tiêu thụ hiện tại *1 |
Tối đa 0,6 W (tối đa 80 mA) |
Tối đa 0,8 W (tối đa 100 mA) |
Tối đa 0,6 W (tối đa 100 mA) |
Tối đa 160 mA. | |
| Độ phân giải (xung/vòng quay) |
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000 |
100, 200, 360, 500, 600, 1.000, 2.000 |
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 1.000, 1.200, 1.500, 1.800, 2.000 |
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000 |
|
| Các pha đầu ra | phase A, B và Z |  |
|||
| Độ lệch pha giữa các đầu ra |
90°±45° giữa A và B (1/4 T ± 1/8 T) | ||||
| Cấu hình đầu ra | Đầu ra NPN hở cực thu |
Đầu ra cực thu hở PNP |
Điện áp đầu ra (đầu ra NPN) |
Đầu ra trình điều khiển dòng *2 | |
| Công suất đầu ra | Điện áp áp dụng: Tối đa 30 VDC. Dòng điện chìm: Tối đa 35 mA. Điện áp dư: Tối đa 0,4 V (ở dòng điện chìm là 35 mA) |
Điện áp áp dụng: Tối đa 30 VDC. Dòng điện nguồn: Tối đa 35 mA. Điện áp dư: Tối đa 0,4 V (tại dòng điện nguồn là 35 mA) |
Trở kháng đầu ra: 2 kΩ Dòng điện chìm: tối đa 20 mA. Điện áp dư: tối đa 0,4 V (ở dòng điện chìm là 20 mA) |
Tương đương AM26LS31 Dòng điện đầu ra Mức cao: IO = -20 mA Mức thấp: IS = 20 mA Điện áp đầu ra: VO = 2,5 V tối thiểu. VS = 0,5 V tối đa. |
|
| Tần số phản hồi tối đa *3 |
100 kHz | 50 kHz | 100 kHz | ||
| Thời gian tăng và giảm của sản lượng |
Tối đa 1 μs ( Điện áp đầu ra điều khiển: 5 V, Điện trở tải: 1 kΩ, Chiều dài cáp: Tối đa 2 m) |
Tối đa 1 μs (Chiều dài cáp: tối đa 2 m, Dòng điện chìm: 10 mA) |
Tối đa 0,1 μs ( Chiều dài cáp: tối đa 2 m, IO = -20 mA, IS = 20 mA) |
||
| Mô men khởi động | Tối đa 0,98 mNm | ||||
| Mô men quán tính | 1×10 -6 kgm 2 tối đa; 3 × 10 -7 kgm 2 tối đa ở 600 P/R tối đa. | ||||
| Tải trục |
Xuyên tâm | 30 Đ | |||
| Lực đẩy | 20 Đ | ||||
Tốc độ tối đa cho phép |
6.000 vòng/phút | ||||
| Mạch bảo vệ | Bảo vệ ngược cực nguồn, Bảo vệ ngắn mạch tải | --- | |||
Phạm vi nhiệt độ môi trường xung quanh |
Hoạt động: -10 đến 70°C (không đóng băng), Bảo quản: -25 đến 85°C (không đóng băng) | ||||
Phạm vi độ ẩm môi trường xung quanh |
Vận hành/Lưu trữ: 35% đến 85% (không ngưng tụ) | ||||
| Điện trở cách điện | Tối thiểu 20 MΩ (ở 500 VDC) giữa các bộ phận mang dòng điện và vỏ máy | ||||
| Độ bền điện môi | 500 VAC, 50/60 Hz trong 1 phút giữa các bộ phận mang dòng điện và vỏ máy | ||||
| Khả năng chống rung | Phá hủy: 10 đến 500 Hz, 150 m/s 2 hoặc 2 mm biên độ kép trong 11 phút, 3 lần mỗi lần theo hướng X, Y và Z |
||||
| Chống sốc | Phá hủy: 1.000m/s 2 3 lần mỗi lần theo các hướng X, Y và Z | ||||
| Mức độ bảo vệ | Tiêu chuẩn IEC 60529 IP50 | ||||
| Phương pháp kết nối | Các mẫu có dây sẵn (Chiều dài cáp tiêu chuẩn: 500 mm) | ||||
| Nguyên vật liệu | Vỏ: ABS, Bộ phận chính: Nhôm, Trục: SUS420J2 | ||||
| Trọng lượng (trạng thái đóng gói) |
Khoảng 100 g | ||||
| Phụ kiện | Khớp nối, Cờ lê lục giác, Sách hướng dẫn sử dụng | ||||
