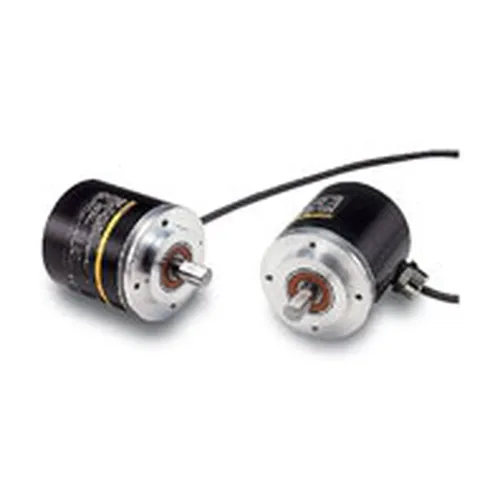

Encoders omron E6F-C


OMRON

Encoders omron E6F-C

• Đường kính ngoài 60 mm.

• Độ phân giải lên tới 1000 ppr.

• Chống dầu IP65 với trục chắc chắn.

 Bán kính: 120 N, Lực đẩy: 50 N

  • Hãng sản xuất: Chính hãng Omron
  • Chất lượng: Mới 100%
  • Bảo hành: Chính hãng

Còn hàng

Thông số kỹ thuật Encoders omron E6F-C:

Download bảng thông số kỹ thuật đầy đủ TẠI ĐÂY



Model E6F-CWZ5G E6F-CWZ5C
Điện áp cung cấp điện 12 VDC -10% đến 24 VDC +15%, độ gợn sóng (pp): tối đa 5%.
Tiêu thụ hiện tại *1 Tối đa 100 mA.
Độ phân giải
(xung/vòng quay)
100, 200, 360, 500, 600, 1.000 1.000
Cấu hình đầu ra Đầu ra bổ sung *2 Đầu ra NPN hở cực thu
Công suất đầu ra Điện áp đầu ra:
VH = Vcc -3 V min. (Io = 30 mA),
VL = 2 V max. (Io = -30 mA)
Dòng điện đầu ra: ±30 mA
Điện áp áp dụng: Tối đa 30 VDC.
Dòng điện chìm: Tối đa 35 mA.
Điện áp dư: Tối đa 0,4 V
(ở dòng điện chìm là 35 mA)

Tần số phản hồi tối đa
83 kHz
Độ lệch pha giữa
các đầu ra
90°± 45° giữa A và B (1/4 T ± 1/8 T)
Thời gian tăng và giảm của
sản lượng
Tối đa 1 μs (Chiều dài cáp: 2 m,
Dòng điện đầu ra: 30 mA)
Tối đa 1 μs (Chiều dài cáp: 2 m,
Điện áp đầu ra điều khiển: 5 V, Điện trở tải: 1 kΩ)
Mô men khởi động Tối đa 10 mNm ở nhiệt độ phòng, tối đa 15 mNm ở nhiệt độ thấp
Mô men quán tính 3 ×10 -6 kgm 2 tối đa; 1,5 × 10 -6 kgm 2 tối đa ở 600 P/R tối đa.
Tải trục Xuyên tâm 120 Đ
Lực đẩy 50 Đ
Tốc độ tối đa cho phép 5.000 vòng/phút
Mạch bảo vệ Bảo vệ phân cực ngược nguồn điện, Bảo vệ ngắn mạch tải đầu ra
Phạm vi nhiệt độ môi trường Hoạt động: -10 đến 70°C (không đóng băng), Bảo quản: -25 đến 85°C (không đóng băng)
Phạm vi độ ẩm môi trường xung quanh Vận hành/Lưu trữ: 35% đến 85% (không ngưng tụ)
Điện trở cách điện Tối thiểu 20 MΩ (ở 500 VDC) giữa các bộ phận mang dòng điện và vỏ máy
Độ bền điện môi 500 VAC, 50/60 Hz trong 1 phút giữa các bộ phận mang dòng điện và vỏ máy
Khả năng chống rung Phá hủy: 10 đến 500 Hz, 150 m/s 2 hoặc 2 mm biên độ kép trong 11 phút, 3 lần mỗi lần
theo hướng X, Y và Z
Chống sốc Phá hủy: 1.000 m/s 2 3 lần mỗi lần theo các hướng X, Y và Z
Mức độ bảo vệ IEC 60529 IP65, tiêu chuẩn nội bộ: chống dầu
Phương pháp kết nối Các mẫu có dây sẵn (Chiều dài cáp chuẩn: 2 m)
Vật liệu Vỏ: Hợp kim kẽm, Bộ phận chính: Nhôm, Trục: SUS420J2
Trọng lượng (trạng thái đóng gói) Khoảng 400 g
Phụ kiện Hướng dẫn sử dụng
Lưu ý: Khớp nối, giá đỡ và cờ lê đầu lục giác được bán riêng.



Kích thước E6F-C 3



  • Đánh giá của bạn

Sản phẩm liên quan

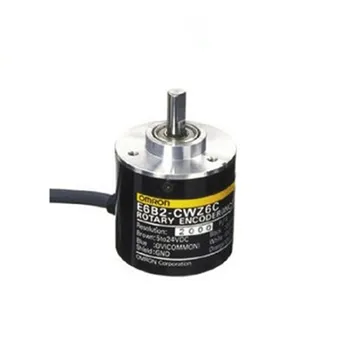

Encoder Omron E6B2-CWZ6C 200P/R 2M

Encoder Omron E6B2-CWZ6C 200P/R 2M

Encoding method Incremental Shaft model
Resolution 200 P/R
Output phases A, B and Z
Control output NPN open collector
Connection method Pre-wired models (Cable length: 2 m)



Encoder Omron E6B2-CWZ6C 500P/R 2M

  • SKU: E6B2-CWZ6C 500P/R 2M
  • Hãng sản xuất: Omron
  • Chất lượng: Mới 100%
  • Bảo hành: Chính hãng



Encoder Omron E6B2-CWZ6C 1024P/R 2M

Hãng sản xuất: Omron
Chất lượng: Mới 100%
Bảo hành: Chính hãng

Encoder Omron E6B2-CWZ6C 600P/R 2M

Hãng sản xuất: Omron
Chất lượng: Mới 100%
Bảo hành: Chính hãng

Encoder Omron E6B2-CWZ6C 1000P/R 2M

Hãng sản xuất: Omron
Chất lượng: Mới 100%
Bảo hành: Chính hãng

Encoders omron E6B2-C

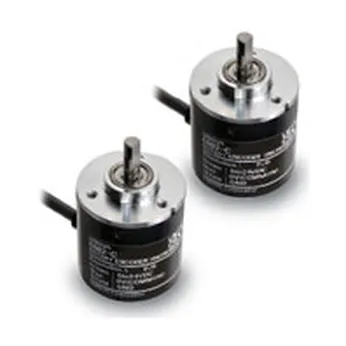

Encoders omron E6B2-C

• Đường kính ngoài 40 mm.

• Độ phân giải lên tới 2.000 ppr.

  • Hãng sản xuất: Chính hãng Omron
  • Chất lượng: Mới 100%
  • Bảo hành: Chính hãng

Encoders omron E6A2-C

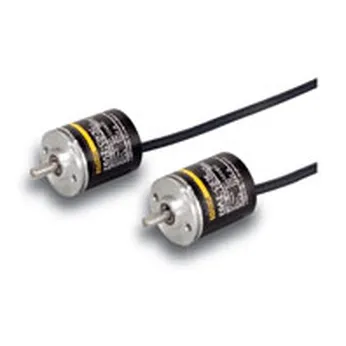

Encoders omron E6A2-C

• Đường kính ngoài 25 mm.

• Độ phân giải lên tới 500 ppr.

  • Hãng sản xuất: Chính hãng Omron
  • Chất lượng: Mới 100%
  • Bảo hành: Chính hãng

Encoders omron E6C2-C

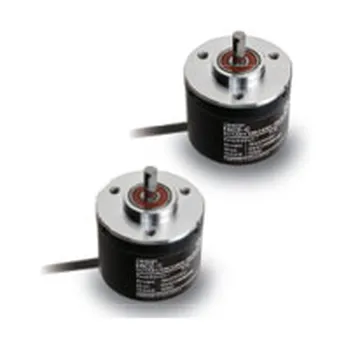

Encoders omron E6C2-C

• Đường kính ngoài 50 mm.

• Độ phân giải lên tới 2.000 ppr.

• IP64 (cải thiện kết cấu chống dầu với ổ trục kín)

  • Hãng sản xuất: Chính hãng Omron
  • Chất lượng: Mới 100%
  • Bảo hành: Chính hãng

Encoders omron E6C3-C

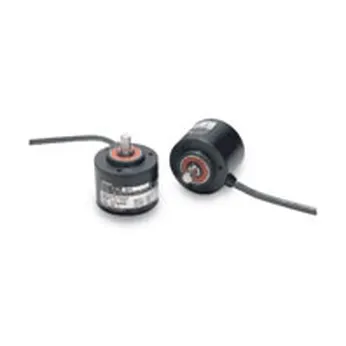

Encoders omron E6C3-C
