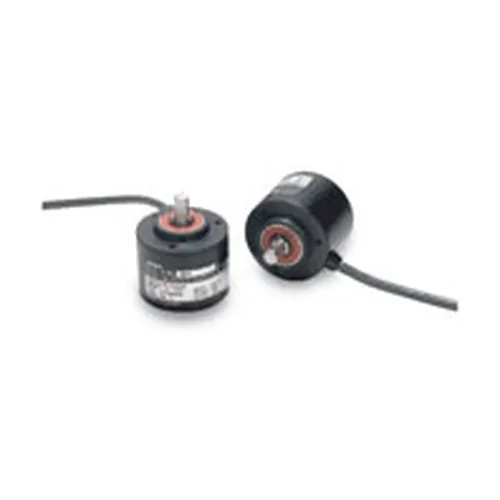

| Model |
E6C3-CWZ5GH |
E6C3-CWZ3EH |
E6C3-CWZ3XH |
| Điện áp cung cấp điện |
12 VDC -10% đến 24 VDC +15%,
độ gợn sóng (pp): tối đa 5%. |
5 VDC -5% đến 12 VDC +10%,
độ gợn sóng (pp): tối đa 5%. |
Tiêu thụ hiện tại
*1 |
Tối đa 100 mA. |
Độ phân giải
(xung/vòng quay) |
100, 200, 300, 360, 500, 600, 720, 800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000, 2.048,
2.500, 3.600 |
| Các pha đầu ra |
phase A, B và Z *5 |
 |
| Cấu hình đầu ra |
Đầu ra bổ sung *2 |
Điện áp đầu ra (đầu ra NPN) |
Đầu ra trình điều khiển dòng *3 |
| Công suất đầu ra |
Điện áp đầu ra:
VH = Vcc = 3 V min.
(IO = 30 mA)
VL = 2 V max.
(IO = -30 mA)
Dòng điện đầu ra: ±30 mA |
Trở kháng đầu ra: 2 kΩ
Dòng điện đầu ra: tối đa 35 mA.
Điện áp dư: tối đa 0,7 V. |
Tương đương AM26LS31
Dòng điện đầu ra:
Mức cao: IO = -10 mA
Mức thấp: IS = 10 mA
Điện áp đầu ra:
VO = 2,5 V tối thiểu.
VS = 0,5 V tối đa. |
Tần số phản hồi tối đa
*4 |
125 kHz (65 kHz khi sử dụng thiết lập lại pha Z) |
Độ lệch pha
giữa các đầu ra |
90°±45° giữa A và B (1/4 T ± 1/8 T) |
Thời gian tăng và giảm của
sản lượng |
Tối đa 1 μs
(Chiều dài cáp: 2 m,
Dòng điện đầu ra: 30 mA) |
Tối đa 1 μs
(Chiều dài cáp: 2 m,
Dòng điện đầu ra: 35 mA) |
Tối đa 1 μs
(Chiều dài cáp: 2 m,
IO: -10 mA, IS: 10 mA) |
| Mô men khởi động |
Tối đa 10 mNm ở nhiệt độ phòng, tối đa 30 mNm ở nhiệt độ thấp |
| Mô men quán tính |
2,0 × 10 -6 kgm 2 tối đa; 1,9 × 10 -6 kgm 2 tối đa ở 500 P/R tối đa. |
Tải
trục |
Xuyên tâm |
80 Đ |
| Lực đẩy |
50 Đ |
Tốc độ tối đa cho phép |
5.000 vòng/phút |
| Mạch bảo vệ |
Bảo vệ ngắn mạch tải đầu ra |
--- |
Phạm vi nhiệt độ môi trường |
Hoạt động: -10 đến 70°C (không đóng băng), Bảo quản: -25 đến 85°C (không đóng băng) |
Phạm vi độ ẩm môi trường xung quanh |
Vận hành/Lưu trữ: 35% đến 85% (không ngưng tụ) |
| Điện trở cách điện |
Tối thiểu 20 MΩ (ở 500 VDC) giữa các bộ phận mang dòng điện và vỏ máy |
| Độ bền điện môi |
500 VAC, 50/60 Hz trong 1 phút giữa các bộ phận mang dòng điện và vỏ máy |
| Khả năng chống rung |
Phá hủy: 10 đến 500 Hz, 150 m/s 2 hoặc 2 mm biên độ kép trong 11 phút, 3 lần mỗi lần theo
hướng X, Y và Z |
| Chống sốc |
Phá hủy: 1.000 m/s 2 3 lần mỗi lần theo các hướng X, Y và Z |
| Mức độ bảo vệ |
IEC 60529 IP65, tiêu chuẩn nội bộ: chống dầu |
| Phương pháp kết nối |
Các mẫu có dây sẵn (Chiều dài cáp chuẩn: 1 m) |
| Vật liệu |
Vỏ: Nhôm, Bộ phận chính: Nhôm, Trục: SUS303 |
| Trọng lượng (trạng thái đóng gói) |
Khoảng 300 g |
| Phụ kiện |
Hướng dẫn sử dụng
Lưu ý: Khớp nối, giá đỡ và cờ lê đầu lục giác được bán riêng. |
